【casmate】中文 CAD專業高級繪圖軟件 切割軟體

【casmate】中文 CAD專業高級繪圖軟件 切割軟體
casmate 在win10時代 算是冷門程式
因為該程式是在windows3.1開發的,
很早就停止在windows95平台下就沒有後續開發了
目前能有許多 招牌 雷射切割 都依然使用此程式
連接切割機使用
【casmate】中文的教學 很少只有一兩篇
所以此文翻出紀念曾經的學習過程

casmate 副檔名.scv
開啟後有編輯動作.存檔時
會自動備份存.bak (勿開啟)
儲存檔案只能以英/數命名

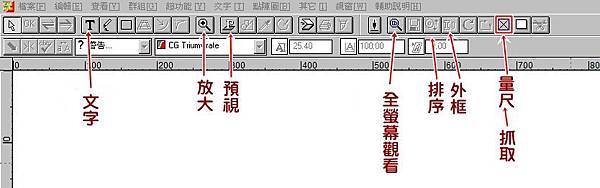

casmate
放大鏡+shift =放大 縮小

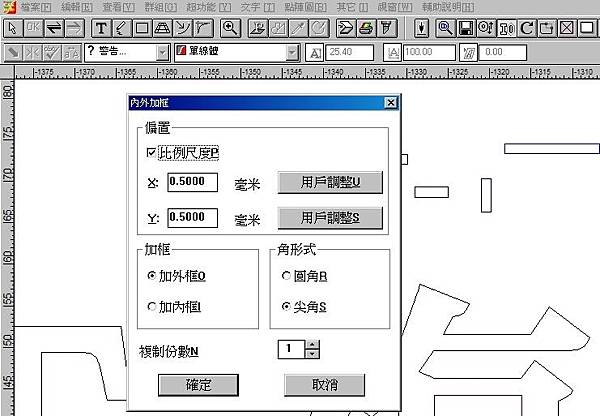

內外框轉尖角
X=間距左右        Y=間距上下
F10=查看
超功能→順時鐘線=藍色
超功能→逆時鐘線=紅色→挖洞

Casmate字體大小

開啟Casmate
按T(文字)選擇字型按採用
點選字的高度 參數50釐米
打字 (此時字的高度非 50釐米)
按 群組文字轉圖型(字型的真實尺寸)
按 群組縮放組群(R)
按 F2 調整尺寸為50釐米完成
..............................
挖空文字
AI打好字 調整常框間距轉外框
轉存成Illustrator8版 檔案
開啟Casmate匯入→AI檔→選取文字
超功能結合群組結合群組連接圖
接橋全選排序預視填色變成筆
全選(拉全部)選顏色關預視
全選→排序圓角度數1將尖角點圓
存檔
............................
文字切割挖空接橋
5m以下接橋2m寬度
8m以上接橋4m寬度
步驟:
1.拉選文字→文字加框→凍結→拉選一半的文字→刪除
再拉另一半→刪除
文字加框後 再接橋→接橋後的每個單字 都要凍結→在接下一個文字
英文字 例如:O有雙圓 要凍結

挖洞點選挖洞圖超功能逆時鐘轉紅色全選超功能結合群組挖洞

陣列複製先畫o→群組複製陣列水平複製

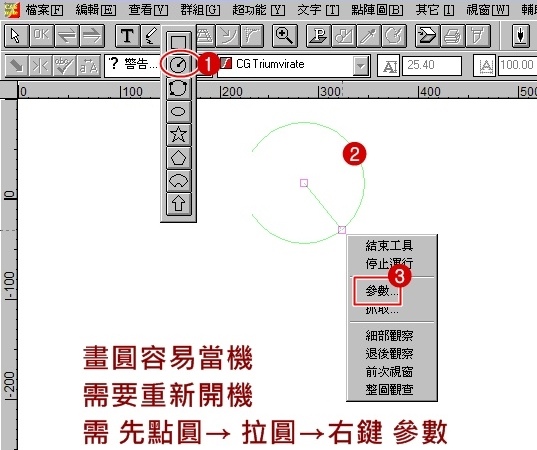

圓角=編輯→圓角
雙頭圓 直徑30
每個圓角弧度15度+15度=30

我太笨了. 所以這程式摸3天 才這樣 就沒了
原本想說 如果學會 就可以寫一系列
補足沒中文版的教學
可惜 癡愚無法如願了
只能 默默再自學AutoCAD ....補足遺憾
